Objectifs de certification

ICND1 100-105

  • 2.4. Configurer, vérifier et dépanner des VLANs normal/extended range recouvrants plusieurs commutateurs Access ports data and voice, Default VLAN
  • 2.5. Configurer, vérifier et dépanner l'inter-connectivité entre les commutateurs Trunk ports, Ajouter et retirer des VLANs sur un trunk, DTP, VTP v1&v2 et 802.1Q, Native VLAN
  • 3.4 Configurer, vérifier et dépanner le routage inter-VLAN Router on a stick, SVI

ICND2 200-105

  • 1.1 Configurer, vérifier et dépanner des VLANs normal/extended range recouvrants plusieurs commutateurs Access ports data and voice, Default VLAN
  • 1.2 Configurer, vérifier et dépanner l'inter-connectivité entre les commutateurs Trunk ports, Ajouter et retirer des VLANs sur un trunk, DTP, VTP v1&v2 et 802.1Q, Native VLAN
  • 1.7 Décrire les techniques d'atténuation des menaces sur la couche d'accès 802.1x, DHCP snooping, Nondefault native VLAN
  • 2.1 Configurer, vérifier et dépanner le routage inter-VLAN Router on a stick, SVI

CCNA R&S 200-125

  • 2.4 Configurer, vérifier et dépanner des VLANs normal/extended range recouvrants plusieurs commutateurs (Access ports data and voice, Default VLAN)
  • 2.5 Configurer, vérifier et dépanner l'inter-connectivité entre les commutateurs (Trunk ports, Ajouter et retirer des VLANs sur un trunk, DTP, VTP v1&v2 et 802.1Q, Native VLAN)
  • 3.4 Configurer, vérifier et dépanner le routage inter-VLAN, Router on a stick, SVI)
  • 6.2 Décrire les techniques d'atténuation des menaces sur la couche d'accès (802.1x, DHCP snooping, Nondefault native VLAN)

Lab VLAN de base

1. Description de l’activité.

On vous demande de monter un prototype pour éprouver votre expérience des VLANs et du routage inter-VLANs avec du matériel Cisco. Vous disposez de deux commutateurs d’accès L2 C2960 et d’un routeur C2911 ou d’un commutateur L3 C3560.

Il s’agit d’un exercice portant sur la matière :

  • Configuration des VLANs
  • Routage inter-VLANs

Cette topologie comporte quatre VLANs :

  • Un premier VLAN pour le trafic de données dénommé “DATA”, prenant l’ID 10.
  • Un second VLAN pour le trafic de téléphonie IP dénommé “VOICE”, prenant l’ID 20.
  • Un Troisième VLAN pour la Gestion des périphériques dénommé “MANAGEMENT”, prenant l’ID 99.
  • Un dernier VLAN natif qui prend l’ID 100.

Les deux commutateurs se connectent respectivement entre eux par une liaison “trunk” sur le port G0/1; les douze premiers ports appartiennent au VLAN 10 et les douze derniers au VLAN 20. Enfin une liaison “trunk” est montée entre le port G0/2 du commutateur SW0 et le port G0/0 du routeur. Le VLAN 99 est reservé à des fins de gestion et ne dispose pas d’interface physique. Enfin, on changera l’ID du VLAN natif. Chaque VLAN disposera de sa passerelle dans sa plage IP, sauf le VLAN natif.

Il vous est demandé de configurer cette topologie et d’en faire le diagnostic.

Cet exercice fait suite aux présentations :

  • Technologie Ethernet et Commutation
  • Technologies VLAN

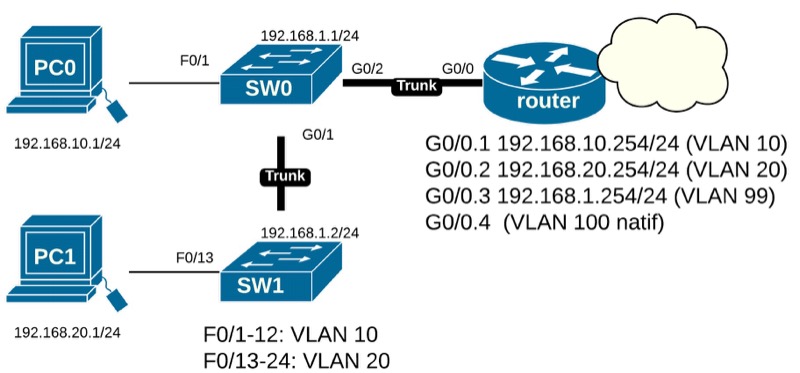

1.1. Topologie

Si un laboratoire réel est un exercice idéal, on trouvera la topologie Packet Tracer ici.

1.2. Plan d’adressage IPv4

RéseauxPlage d’adresses IPPériphériques
DATA VLAN 10192.168.10.0/24PC0 : DHCP ou statique (192.168.10.1/24)
routeur Gi0/0.1 : 192.168.10.254/24
VOICE VLAN 20192.168.20.0/24PC1 : DHCP ou statique (192.168.20.1/24)
routeur Gi0/0.2 : 192.168.20.254/24
MANAGEMENT VLAN 99192.168.1.0/24SW0 : 192.168.1.1/24
SW1 : 192.168.1.2/24
routeur Gi0/0.3 : 192.168.1.254/24
NATIF VLAN 100-routeur Gi0/0.4

1.3. Configuration des commutateurs

Sur les deux commutateurs SW0 et SW1 :

InterfaceMode
interface Fa0/1-12mode “acces”, vlan 10
interface Fa0/13-24mode “acces”, vlan 20
interface Gi0/1mode “trunk”

Uniquement sur le commutateur SW0 l’interface Gi0/2 connectée au routeur est en mode “trunk”.

1.4. Objectifs

  1. Configuration des paramètres globaux (hostname, interface de gestion, ssh, enable secret, …)

  2. Création des VLANs sur les commutateurs

  3. Configuration des ports “access” et “trunk”

  4. Activation du routage

  5. Configuration des stations de travail

  6. Diagnostic

2. Configuration des paramètres globaux

Respectivement sur SW0 et SW1 :

  • Accès au mode de configuration globale
>enable
#configure terminal
(config)#
  • Nom d’hôte
(config)#hostname SW0
  • Nom du domaine
(config)#ip domain-name entreprise.lan
  • Accès au mode privilège
(config)#enable secret cisco
  • Création d’un compte d’administration
(config)#username admin secret cisco
  • Création d’une clé RSA de 1024 bits
(config)#crypto key generate rsa
The name for the keys will be: SW0.entreprise.lan Choose the size of the key modulus in the range of 360 to 2048 for your General Purpose Keys. Choosing a key modulus greater than 512 may take a few minutes. How many bits in the modulus [512]:
2048
% Generating 2048 bit RSA keys, keys will be non-exportable...[OK]
  • Configuration des lignes virtuelles et activation de SSH
(config)#ip ssh version 2
(config)#line vty 0 15
(config-line)#
  • Authentification dans la base de données locale des utilisateurs
(config-line)#login local
  • Activation de SSH comme seul protocole de console TCP/IP
(config-line)#transport input ?
  all     All protocols
  lat     DEC LAT protocol
  nasi    NASI protocol
  none    No protocols
  pad     X.3 PAD
  rlogin  Unix rlogin protocol
  ssh     TCP/IP SSH protocol
  telnet  TCP/IP Telnet protocol
  udptn   UDPTN async via UDP protocol

(config-line)#transport input ssh
  • Filtrer des connexions sur base d’ACL IP
(config-line)#access-class ?
  <1-199>      IP access list
  <1300-2699>  IP expanded access list
  WORD         Access-list name

Switch(config-line)#access-class 1 ?
  in   Filter incoming connections
  out  Filter outgoing connections
  • Fixer un délai d’inactivité de la console
(config-line)#exec-timeout ?
  <0-35791>  Timeout in minutes

(config-line)#exec-timeout 5 ?
  <0-2147483>  Timeout in seconds
  <cr>

(config-line)#exec-timeout 5 20
  • Fixer la taille de l’historique des commandes
(config-line)#history ?
  size  Set history buffer size
  <cr>

  • Faire en sorte que les messages de logs apparaissent dans la console de manière “synchrone” avec la frappe.
(config-line)#logging synchronous
  • Fixer le niveau de privilège de la console
(config-line)#privilege level ?
  <0-15>  Default privilege level for line
  • Sortir de la configuration des lignes virtuelles
(config-line)#exit
(config)#

2.2. Configuration statique de l’interface de gestion

Respectivement sur SW0 et SW1

  • L’interface de gestion du commutateur est attribuée au VLAN 99.

    Cette interface sera “Line up” dès que le VLAN 99 sera créé et elle sera “Protocol up” quand une interface switchport (access ou trunk) sera associée au VLAN 99.

(config)#interface vlan 99
(config-if)#
  • Configuration de l’adresse IP
(config-if)#ip address 192.168.1.1 255.255.255.0
  • On prend garde de monter l’interface
(config-if)#no shutdown
  • Sortir de la configuration d’interface VLAN 99
(config-if)#exit
(config)#
  • Configuration de la passerelle soit l’adresse IP de l’interface du routeur qui est dans le VLAN 99.
(config)#ip default-gateway 192.168.1.254
  • Configuration d’un serveur de nom (à condition d’en disposer en laboratoire)
(config)#ip name-server x.x.x.x

2.3. Enregistrement

Respectivement sur SW0 et SW1

(config)# ^Z
#
%SYS-5-CONFIG_I: Configured from console by console
copy running-config startup-config
Destination filename [startup-config]?* ↩
Building configuration...
[OK]
#

Vérification de la Configuration courante

Respectivement sur SW0 et SW1

show running-config

3. Création des VLANs sur les commutateurs

Cette étape à répéter sur chaque commutateur enregistre les VLANs dans une base de données locale contenue dans la mémoire flash vlan.dat (NOTE: Pour mettre totalement à zéro un commutateur, il faut non seulement effacer de la mémoire flash le fichier de configuration initiale config.text (startup-config) mais aussi le fichier vlan.dat.) :

# show flash:

Directory of flash:/
1 -rw- 4414921 <no date> c2960-lanbase-mz.122-25.FX.bin
2 -rw- 736 <no date> vlan.dat
64016384 bytes total (59600727 bytes free)

Respectivement sur SW0 et SW1 :

(config)#vlan 10
(config-vlan)#name DATA
(config-vlan)#exit
(config)#vlan 20
(config-vlan)#name VOICE
(config-vlan)#exit
(config)#vlan 99
(config-vlan)#name MANAGEMENT
(config-vlan)#exit
(config)#vlan 100
(config-vlan)#name NATIVE

3.1. Vérification des VLANs

# show vlan

VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4
Fa0/5, Fa0/6, Fa0/7, Fa0/8
Fa0/9, Fa0/10, Fa0/11, Fa0/12
Fa0/13, Fa0/14, Fa0/15, Fa0/16
Fa0/17, Fa0/18, Fa0/19, Fa0/20
Fa0/21, Fa0/22, Fa0/23, Fa0/24
Gig0/1, Gig0/2
10 DATA active
20 VOICE active
99 MANAGEMENT active
100 NATIVE active

Pour l’instant tous les ports sont dans le VLAN 1.

3.2. Variante VTP

Cette étape n’est pas obligatoire. Au lieu de configurer les VLANs sur le second commutateur, on peut implémenter VTP :

  • SW0 : VTP Server (mode par défaut)
  • SW1 : VTP Client
  • VTP domain : entreprise.lan
  • VTP secret : cisco
  • Diagnostic VTP
  • Ajout d’un troisième commutateur VTP transparent
  • Suppression, ajout d’un VLAN
(config)#vtp domain entreprise.lan
Changing VTP domain name from NULL to entreprise.lan
(config)#vtp password cisco
Setting device VLAN database password to cisco
(config)#vtp mode ?
client Set the device to client mode.
server Set the device to server mode.
transparent Set the device to transparent mode.

4. Configuration des ports “access” et “trunk”

Respectivement sur SW0 et SW1 :

4.1. Ports “access” VLAN 10

(config)#interface range f0/1-12
(config-if-range)#switchport mode access
(config-if-range)#switchport access vlan 10
(config-if-range)#spanning-tree portfast

%Warning: portfast should only be enabled on ports connected to a single host. Connecting hubs, concentrators, switches, bridges, etc... to this interface when portfast is enabled, can cause temporary bridging loops.
Use with CAUTION
%Portfast will be configured in 12 interfaces due to the range command
but will only have effect when the interfaces are in a non-trunking mode.

(config-if-range)#exit

4.2. Ports “access” VLAN 20

(config)#interface range f0/13-24
(config-if-range)#switchport mode access
(config-if-range)#switchport access vlan 20
(config-if-range)#spanning-tree portfast

%Warning: portfast should only be enabled on ports connected to a single host. Connecting hubs, concentrators, switches, bridges, etc... to this interface when portfast is enabled, can cause temporary bridging loops.
Use with CAUTION*
%Portfast will be configured in 12 interfaces due to the range command
but will only have effect when the interfaces are in a non-trunking mode.

(config-if-range)#exit

4.3. Vérifications des ports “access”

SW0# show vlan

...

#show interface switchport

Name: Fa0/1
Switchport: Enabled
Administrative Mode: static access
Operational Mode: static access
Administrative Trunking Encapsulation: dot1q
Operational Trunking Encapsulation: native
Negotiation of Trunking: Off
Access Mode VLAN: 10 (DATA)
Trunking Native Mode VLAN: 1 (default)
...

4.4. Ports “trunk”

Respectivement sur SW0 et SW1 :

(config)#interface G0/1
(config-if)#switchport mode trunk
(config-if)#switchport trunk native vlan 100
(config-if)#exit

Uniquement sur SW0 :

(config-if)#interface G0/2
(config-if)#switchport trunk native vlan 100
(config-if)#switchport mode trunk

4.5. Vérification des ports “trunk”

#show interface switchport

Name: Gig0/1
Switchport: Enabled
Administrative Mode: trunk
Operational Mode: trunk
Administrative Trunking Encapsulation: dot1q
Operational Trunking Encapsulation: dot1q
Negotiation of Trunking: On
Access Mode VLAN: 1 (default)
Trunking Native Mode VLAN: 100
Name: Gig0/2
Switchport: Enabled
Administrative Mode: trunk
Operational Mode: down
Administrative Trunking Encapsulation: dot1q
Operational Trunking Encapsulation: dot1q
Negotiation of Trunking: On
Access Mode VLAN: 1 (default)
Trunking Native Mode VLAN: 100
SW0#show interface trunk

Port Mode Encapsulation Status Native vlan
Gig0/1 on 802.1q trunking 100
Port Vlans allowed on trunk
Gig0/1 1-1005
Port Vlans allowed and active in management domain
Gig0/1 1,10,20,99,100
Port Vlans in spanning tree forwarding state and not pruned
Gig0/1 1,10,20,99,100

Des message de ce type peuvent apparaître :

%CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on GigabitEthernet0/1 (100), with Switch GigabitEthernet0/1 (1).

Tant que le VLAN natif 100 n’est pas défini sur le Trunk vers SW1 (G0/1), ces messages apparaîtront. Un port Trunk ? Après avoir remis le vlan natif par défaut sur SW0, passez à SW1, on constate que le port G0/1 de SW1 est un port Trunk sans avoir configuré quoi que ce soir. En effet, DTP négocie par défaut le port en Trunk :

#show interfaces trunk

Port Mode Encapsulation Status Native vlan
Gig0/1 auto n-802.1q trunking 1
Port Vlans allowed on trunk
Gig0/1 1-1005
Port Vlans allowed and active in management domain
Gig0/1 1
Port Vlans in spanning tree forwarding state and not pruned
#show dtp

Global DTP information
Sending DTP Hello packets every 30 seconds
Dynamic Trunk timeout is 300 seconds
1 interfaces using DTP

Avec des paramètres par défaut un commutateur Cisco est très vulnérable ! Comment le désactiver ? En fixant le mode du port switchport mode access ou switchport mode trunk nonnegociate. En effet, les ports sont par défaut switchport mode dynamic auto.

5. Activation du routage

Cette dernière étape de configuration consiste en la configuration du F0/0 en interface supportant le “trunking” VLAN. L’interface physique est montée (up) sans adresse IP. Il s’agit de créer autant de sous-interface que de VLANs, d’associer chacune à un VLANs et de lui attribuer l’adresse IP correspondante.

De la sorte chaque VLAN va disposer d’une passerelle vers les autres réseaux connus du routeur. D’ailleurs on constatera que chaque sous-interface créée va remplir la table de routage.

Accessoirement, on peut activer sur le service DHCP pour configurer dynamiquement les PC0 et PC1.

5.1. Configuration du Trunk

Router>enable
Router#configure terminal
Router(config)#interface G0/0
Router(config-if)#no ip address
Router(config-if)#no shut
Router(config-if)#interface G0/0.1
Router(config-subif)#encapsulation dot1q 10
Router(config-subif)#ip address 192.168.10.254 255.255.255.0
Router(config-subif)#exit
Router(config)#interface G0/0.2
Router(config-subif)#encapsulation dot1q 20
Router(config-subif)#ip address 192.168.20.254 255.255.255.0
Router(config-subif)#exit
Router(config)#interface G0/0.3
Router(config-subif)#encapsulation dot1q 99
Router(config-subif)#ip address 192.168.1.254 255.255.255.0
Router(config)#interface G0/0.4
Router(config-subif)#encapsulation dot1q 100 native
Router(config-subif)#exit
Router(config)#^Z
Router#copy running-config startup-config

5.2. Vérification de la configuration du routeur

Router#show ip interface brief

Interface IP-Address OK? Method Status Protocol
GibabitEthernet0/0 unassigned YES unset up up
GibabitEthernet0/0.1 192.168.10.254 YES manual up up
GibabitEthernet0/0.2 192.168.20.254 YES manual up up
GibabitEthernet0/0.3 192.168.1.254 YES manual up up
GibabitEthernet0/0.4 unassigned YES manual up up
GibabitEthernet0/1 unassigned YES unset administratively down down
Vlan1 unassigned YES unset administratively down down
Router#show ip route

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route

Gateway of last resort is not set
192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.1.0/24 is directly connected, GigabitEthernet0/0.3
L 192.168.1.254/32 is directly connected, GigabitEthernet0/0.3
192.168.10.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.10.0/24 is directly connected, GigabitEthernet0/0.1
L 192.168.10.254/32 is directly connected, GigabitEthernet0/0.1
192.168.20.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.20.0/24 is directly connected, GigabitEthernet0/0.2
L 192.168.20.254/32 is directly connected, GigabitEthernet0/0.2

5.3. Configuration du service DHCP sur le routeur

Router(config)#ip dhcp pool VLAN10
Router(dhcp-config)#network 192.168.10.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.10.254
Router(dhcp-config)#dns-server x.x.x.x
Router(dhcp-config)#exit
Router(config)#ip dhcp pool VLAN20
Router(dhcp-config)#default-router 192.168.20.254
Router(dhcp-config)#network 192.168.20.0 255.255.255.0
Router(dhcp-config)#dns-server x.x.x.x
Router(dhcp-config)#exit

5.4. Configuration d’un commutateur multicouches

On conseillera d’utiliser un commutateur L3 multicouches (C3560) au lieu. Les trois passerelles sont créées à partir des interfaces SVI (VLANx). Elles se montent automatiquement dès leur création.

>enable

#configure terminal

(config)#vlan 10
(config-vlan)#name DATA
(config-vlan)#exit
(config)#vlan 20
(config-vlan)#name VOICE
(config-vlan)#exit
(config)#vlan 99
(config-vlan)#name MANAGEMENT
(config)#vlan 100
(config-vlan)#name NATIVE
(config-vlan)#exit
(config)#interface vlan 10
(config-if)#ip address 192.168.10.254 255.255.255.0
(config-if)#exit
(config)#interface vlan 20
(config-if)#ip address 192.168.20.254 255.255.255.0
(config-if)#exit
(config)#interface vlan 99
(config-if)#ip address 192.168.1.254 255.255.255.0
(config-if)#exit
(config)#int g0/1
(config-if)#switchport trunk native vlan 100
(config-if)#exit
(config)#ip routing

Veuillez à ne pas oublier d’activer le routage IPv4

5.5. Vérification sur le commutateur multicouches

#show ip route

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route

Gateway of last resort is not set
C 192.168.1.0/24 is directly connected, Vlan99
C 192.168.10.0/24 is directly connected, Vlan10
C 192.168.20.0/24 is directly connected, Vlan20
#show interface trunk

Port Mode Encapsulation Status Native vlan
Gig0/1 auto n-802.1q trunking 1
Port Vlans allowed on trunk
Gig0/1 1-1005
Port Vlans allowed and active in management domain
Gig0/1 1,10,20,99,100
Port Vlans in spanning tree forwarding state and not pruned
Gig0/1 1,10,20,99,100

6. Configuration des stations de travail et dépannage

6.1. Configuration des stations de travail

Les stations de travail PC0 et PC1 sont à configurer en client DHCP. Leurs paramètres IP sont dynamiquement attribués par le routeur dans cette topologie. À partir du routeur, on peut voir les baux attribués.

Router#show ip dhcp binding

IP address Client-ID/ Lease expiration Type
Hardware address
192.168.10.1 0090.2B12.7E97 -- Automatic
192.168.20.1 0040.0BA5.6964 -- Automatic

6.2. Dépannage global

Diagnostic global avec les commandes ping et tracert/traceroute (NOTE: On prendra garde d’ouvrir le pare-feu intégré de Windows.) :

DiagnosticRésultat
PC0 → 192.168.10.254
PC0 → PC1
PC0 → SW0
PC0 → SW1
PC1 → 192.168.20.254
PC1 → PC0
PC0 → SW0
PC0 → SW1

6.3. Résumé des commandes diagnostic VLANs

show interface G0/0 switchport

show vlan

show interface switchport

show interface trunk

7. Compléments

Activation du NAT44 sur le routeur

(config)#int G0/1
(config-if)#ip nat outside
(config-if)#description interface WAN
(config-if)#ip address dhcp
(config-if)#no shutdown
(config-if)#exit
(config)#int G0/0.1
(config-subif)#ip nat inside
(config-if)#exit
(config)#int G0/0.2
(config-subif)#ip nat inside
(config-if)#exit
(config)#access-list 1 permit 192.168.10.0 0.0.0.255
(config)#access-list 1 permit 192.168.20.0 0.0.0.255
(config)#ip nat inside source list 1 interface G0/1 overload

Activation d’IPv6 dans le LAN

Laisser un commentaire
